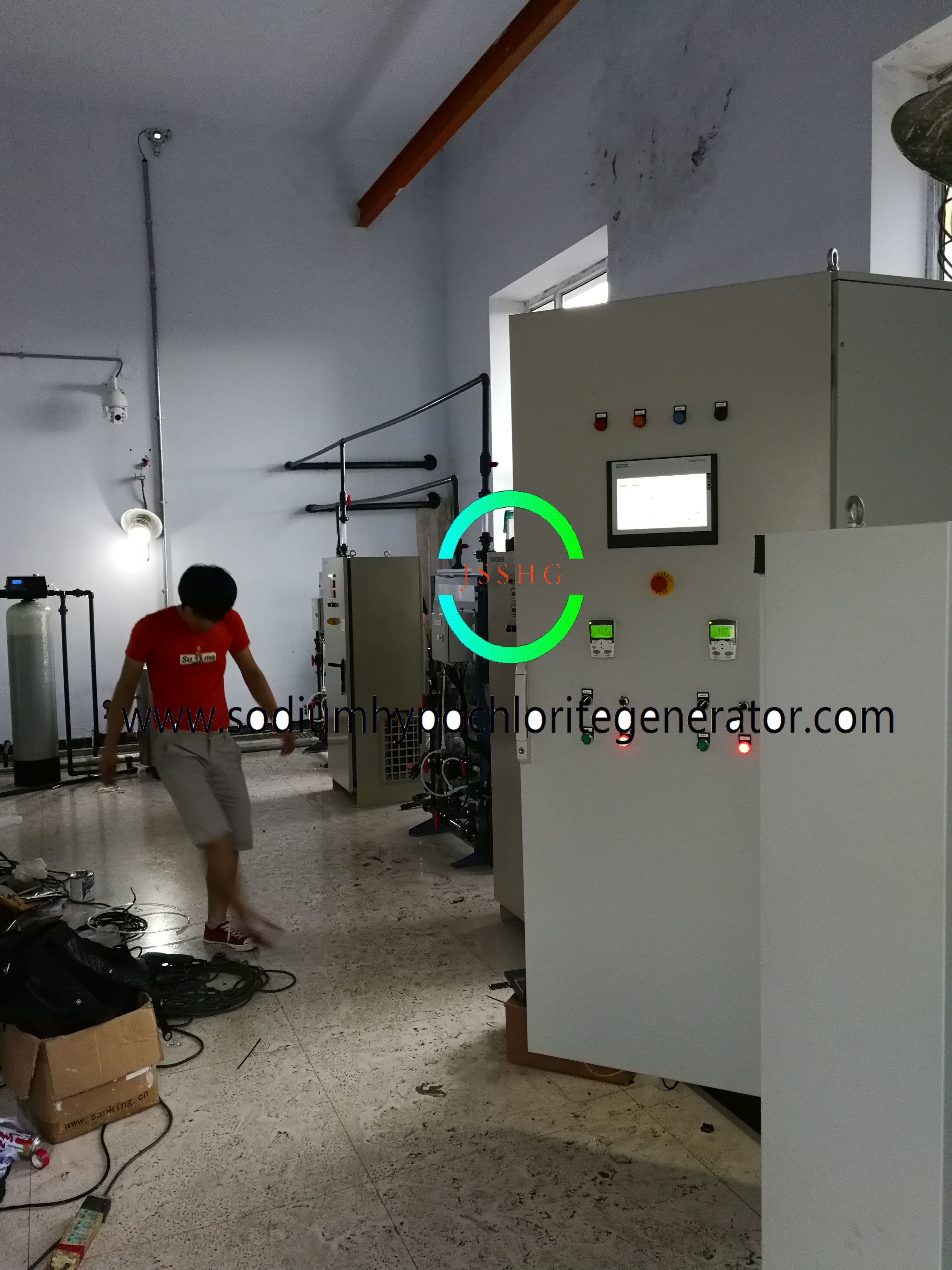

Impianto di produzione di ipoclorito di sodio a lunga durata multifunzione di grandi e medie dimensioni

Impianto di produzione di ipoclorito di sodio a lunga durata multifunzione di grandi e medie dimensioni

Principio:

Il generatore di NaClO della serie CNJS-L è un nuovo tipo di soluzione di NaClO per attrezzature di produzione sul campo, adatto a tutti i tipi di fabbisogni.

la soluzione di cloruro di sodio sotto l'effetto di una certa tensione della cella, una serie di reazioni elettrochimiche all'interno della cella e la soluzione risultante è la soluzione NaClO.Il processo principale può essere semplificato come segue::

Reazione dell'elettrodo:

Anodo:2Cl--2e→Cl2

catodo:2H++2e→H2

Soluzione:2NaOH+Cl2→NaCl+NaClO+H2O

Parametri tecnici:

Caratteristiche del prodotto:

> Temperatura dell'acqua d'ingresso: -10°C ± + 50 °C; > pressione dell'acqua di entrata: 0,2-0,4Mpa;

> Consumo di sale: 3,5 kg/kg Cl2; > Consumo di acqua: 125 L/kg Cl2".

> aumento della temperatura degli elettroliti: < 5 °C;

> Corrente nominale: determinata in base al modello di prodotto selezionato;

Grafico di flusso di lavoro:

Sistema di generazione automatico di ipoclorito di sodio di produzione completamente automatica, contiene il sistema

A. Serbatoio automatico di sale dissolvente:compreso serbatoio di sale, controllo del livello del liquido, pompa di sale dissolvente, valvole elettriche, condotte e altri componenti che potrebbero automatizzare la trasmissione del sale,Sal dissolvente., salamoia satura

B,Filtro di salamoia satura:Incluso due filtri di precisione in acciaio inossidabile,precisione di filtraggio primario 50um,precisione di filtraggio secondario 5um,uso di filtro PP,il filtro può essere facilmente sostituito,Assicurare una salamoia pulita ;

C. Serbatoio di salamoia diluita: la salamoia satura e l'acqua di produzione sono state diluite con acqua di salamoia debole del 2,5% per le soluzioni di potenza

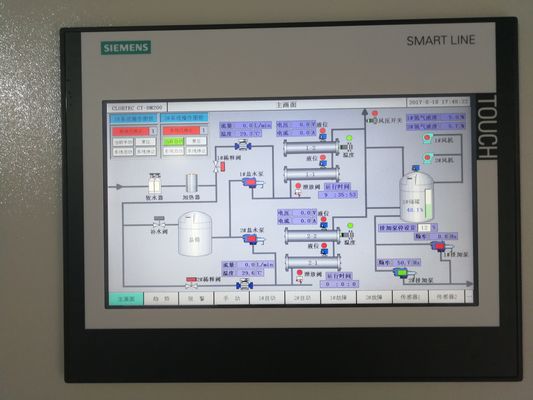

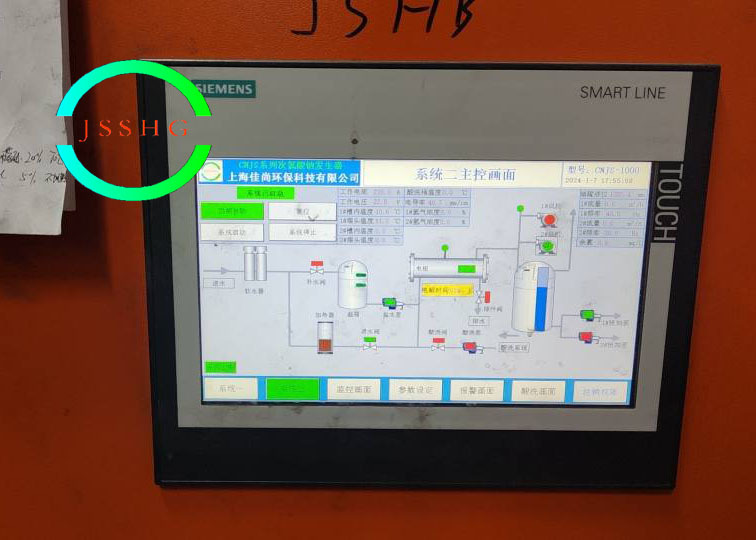

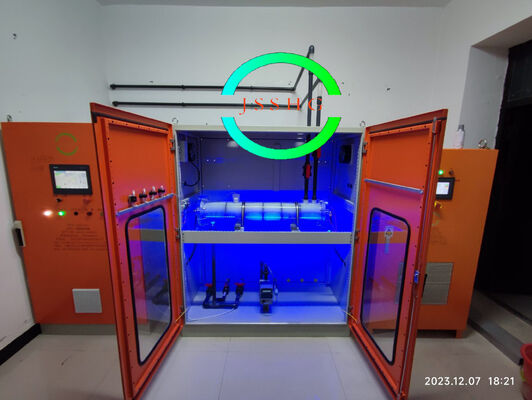

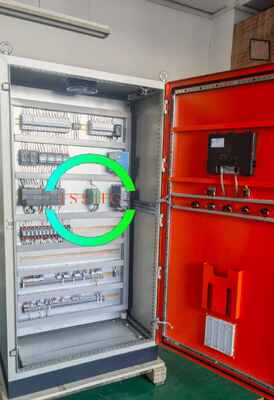

D,macchina ospitante del generatore di ipoclorito di sodio:compresa la cella elettrolitica, la potenza di elettroli­si, il PLC del centro di controllo intelligente, l'elemento di controllo, l'interfaccia uomo­macchina, il modulo di comunicazione PC,il pannello operatore, il supporto di accoglienza, valvole elettriche, sistema di distribuzione di energia elettrica

E. Serbatoio di stoccaggio della soluzione di ipoclorito di sodio:compreso serbatoio di stoccaggio dell'idrogeno, attrezzature di scarico

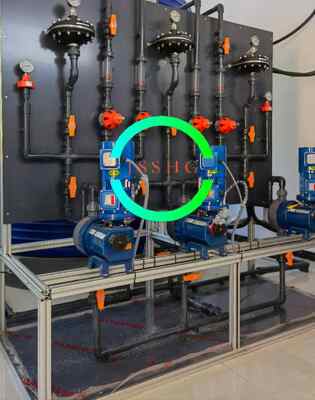

F. Sistema di dosaggio automatico e di monitoraggio on-line: compreso l'inverter, la pompa di dosaggio per la misurazione della corrosione, il monitor del cloro residuo online e il controllo a circuito chiuso del cloro

G, serie di strumenti online: controllo della pressione dell'acqua di produzione, controllo della salinità in salamoia diluita, regolatore di temperatura, sensore di monitoraggio dei gas infiammabili,Questi strumenti di monitoraggio sono tutti inclusi in uscita del segnale di allarme

Vantaggio del generatore di ipoclorito di sodio in loco

Dettagli:

Tecnologia CNJS: struttura completa di allumina, resistenza alla corrosione,

Resistenza alla compressione, resistenza agli urti

Mai arrugginita, vita di progettazione per più di 50 anni

Altro marchio:

Struttura di canale completo, nessuna corrosione, facile da deformazione e ruggine, dopo mezzo anno la struttura come la figura sopra, la vita utile è di soli tre anni.
