Generatore di ipoclorito di sodio medio

1Principio.

L'acqua salata viene elettrolizzata con corrente continua attraverso l'anodo e il catodo per produrre cloro sulla superficie dell'anodo, generare idrossido di sodio e idrogeno sulla superficie del catodo,e quindi reagire con l'ipoclorito di sodio richiesto dal sistema di produzione.

L'equazione di reazione è la seguente:

2Consumo e prodotti

3Composizione del sistema

(1) Modulo di preparazione della salamoia:

Preparare acqua salata satura per il generatore:

I moduli comprendono principalmente addolcitore d'acqua, serbatoio di dissolvimento del sale, distributore di sale, sistema di miscelazione di precisione dell'acqua salata, ecc.

(2) Modulo di generazione di ipoclorito di sodio:

Preparazione di ipoclorito di sodio per elettroli­si di salamoia:

Il modulo di generazione di ipoclorito di sodio comprende principalmente generatore, scambiatore di calore, raddrizzatore, armadietto di controllo, ecc.

(3) Modulo di stoccaggio dell'ipoclorito di sodio:

Ipoclorito di sodio preparato da conservare

Il modulo di stoccaggio comprende principalmente il serbatoio di stoccaggio dell'ipoclorito di sodio, il ventilatore di scarico dell'idrogeno, ecc.

(4) Modulo di trasporto di ipoclorito di sodio:

Spedire l' ipoclorito di sodio preparato al punto di dosaggio

Il modulo di trasporto comprende principalmente pompa di trasporto di alimentazione, valvola di sicurezza, valvola di controtensione, flussometro, ecc.

4,Perché scegliere Jiashang Technology

Forza di progettazione, qualità della produzione, garanzia della sicurezza, prestazioni del progetto

4.1Forza tecnica

4.2Protezione della sicurezza della progettazione del sistema

a. Sicurezza dello stoccaggio delle materie prime

b. I componenti principali sono dotati di pezzi di ricambio per garantire un funzionamento sicuro.

c. rilevamento della concentrazione di idrogeno in ambienti chiusi

d. rilevamento del flusso di ingresso e. rilevamento della pressione all'ingresso dell'acqua

f. rilevamento del livello di liquido del tubo elettrolitico g. rilevamento della temperatura dell'elettrodo

h. rilevamento della corrente elettrolitica i. rilevamento della tensione elettrolitica

j. rilevamento della concentrazione di salamoia k. Un forte gas di scarico dilui l'idrogeno

l. Determinazione della pressione del vento m. Dosaggio più preciso e effluenti più sicuri

n. Monitoraggio del flusso di dosaggio

p. La riserva di ipoclorito di sodio può essere aumentata in base alla situazione effettiva

4.3Struttura degli elettrodi di tecnologia brevettata

Il materiale di base dell'anodo e del catodo dell'elettrodo è composto da materiale TA1 di titanio puro.mentre l'anodo è persoLa superficie dell'anodo dell'elettrodo generatore della marca jsshg è rivestita con ossido di rutenio e iridio con una finezza delle particelle di 20 nm,che è stato trattato con la nanotecnologia. Il rivestimento è diviso in più di 18 volte, e lo spessore del rivestimento è di 20 micron, che può garantire la vita di servizio stabile a lungo termine.

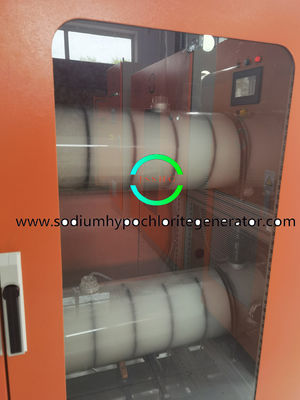

4.4,Cella elettrolitica completamente trasparente

La seguente cifra:

Il nostro elettrolizzatore e' l'unico completamente trasparente in Cina, inclusi i flange.la cosa più importante a cui prestare attenzione è se la cella elettrolitica è in scala e se l'elettrodo funziona in uno stato sicuroL'elettrolizzatore è dotato di un sistema di protezione del livello del liquido.protezione a bassa temperatura, protezione contro l'alta temperatura, protezione contro la bassa corrente, protezione contro la corrente ultraalta, protezione contro la bassa tensione e protezione contro la tensione ultraalta.il sistema invia un segnale di allarme e smette di funzionare.

4.5,alimentazione elettrolitica a risparmio energetico

La seguente cifra:

Il generatore di ipoclorito di sodio utilizza un alimentatore elettronico a corrente costante ad alta frequenza come alimentatore elettrolitico.l' efficienza di conversione AC / DC raggiunge oltre il 95%, il valore calorifico è molto basso, il funzionamento è stabile e il volume è ridotto,che è superiore di oltre il 20% all'efficienza di conversione elettrica di un ordinario raddrizzatore di silicio (il generatore di ipoclorito di sodio GB 12176-90 richiede un'efficienza di corrente ≥ 72%).
