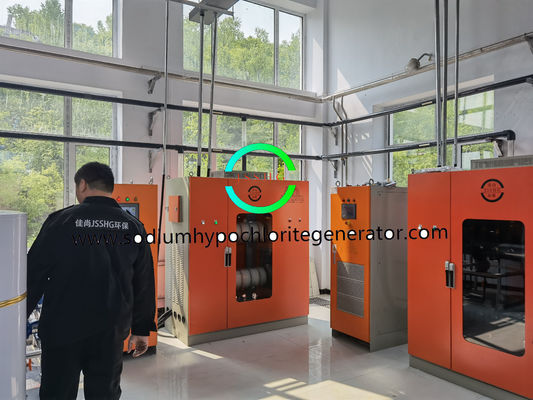

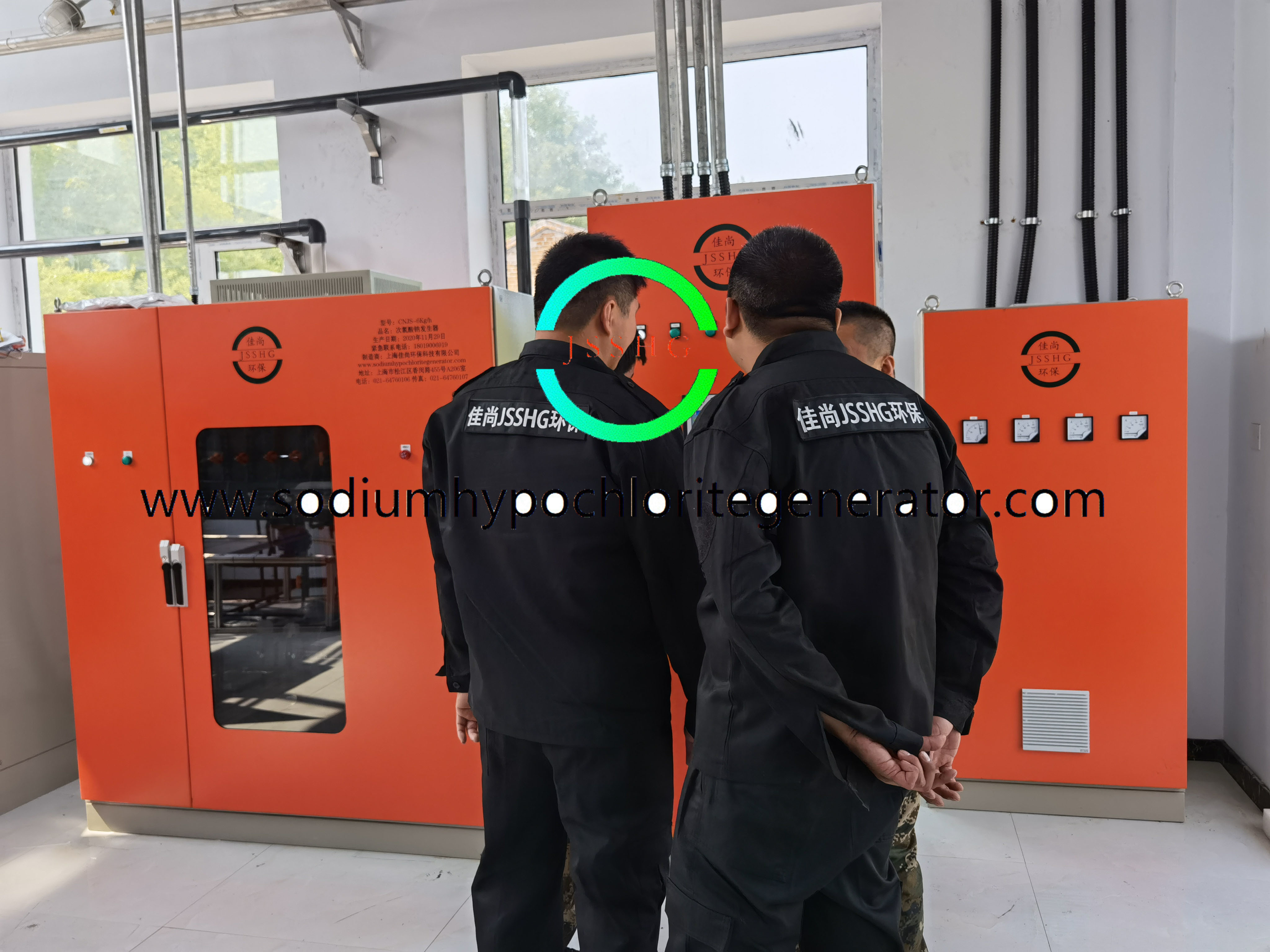

Sistema di generazione automatico di ipoclorito di sodio per lo smaltimento delle acque reflue

CNJSSistema di clorazione elettrica della serie Brine

(Generatore di ipoclorito di sodio in loco)

Il processo di elettrolisi converte il sale in soluzione di ipoclorito di sodio.

Il processo comprende:

Preparazione di salamoia

Un serbatoio dissolvente.

b, pompa di dissoluzione del sale

c, valvola a sfera manuale

d,misuratore del livello del liquido

e, valvola solenoide

f,Filtro

g,Distribuitore di acqua per lo smaltimento del sale

h,ammollitore d'acqua

i,trasduttore di pressione

• Modulo generatore di ipoclorito di sodio

a,macchina ospitante del generatore di ipoclorito di sodio

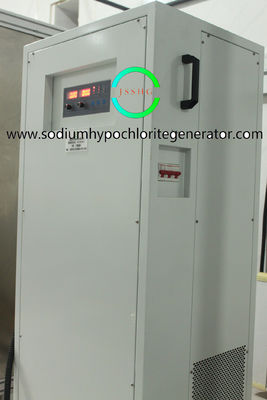

b,Rettifica a corrente costante alimentazione elettrolitica

c, valvola a sfera manuale

d,Sistema di controllo ((Generatore Intelligent Control Center, interfaccia uomo-macchina da 10 pollici, termometro online ecc.)

• Il modulo di stoccaggio dell'ipoclorito di sodio

a,Fan forte

b,serbatoio di ipoclorito di sodio

c,detettore di idrogeno

d,sensore di pressione del vento

e,Livellometro ad ultrasuoni

f,valvola a senso unico

• Modulo di dosaggio

a.Pumpa di misurazione del dosaggio

b,Convertitore di frequenza

c,trasmettitore di pressione

d,filtro

e, Valvola di sicurezza

f,valvola di controtensione

g,Damper

h,misuratore di portata galleggiante

• Sistema di lavaggio acido

a, pompa

b,serbatoio per la pulizia acida

c, valvola a sfera manuale

d, valvola a senso unico

e, valvola solenoide

Grafico di flusso di lavoro:
